Құрылыс алаңдарындағы, карьерлердегі және өнеркәсіптік нысандардағы ауа желілеріне арналған қосылыстар, коллекторлар және қорғаныс құралдары — жарылғанда немесе ажыраған кезде шланг «сілтенбеуі» үшін.

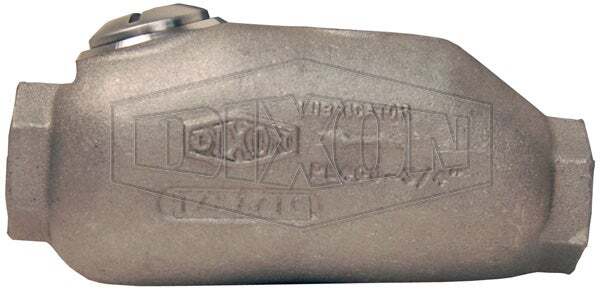

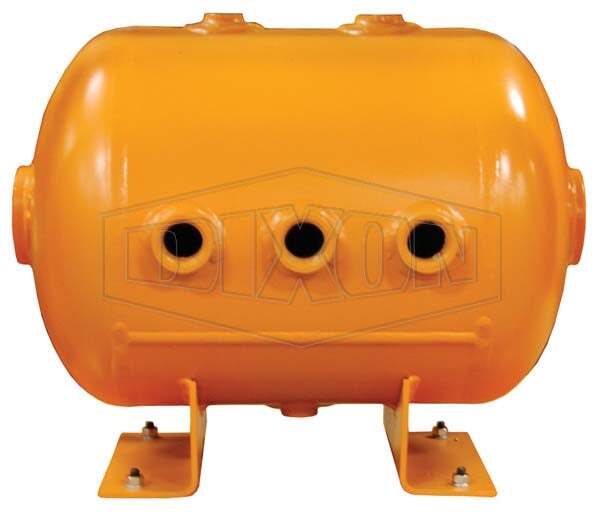

DIXON ұсынған типтік схема: компрессор → Boss қосылыстары бар 2" магистральдық шланг → тармақтарында манометрі, сақтандырғыш клапаны, шарлы крандары және Safety Check клапандары бар ауа коллекторы → Air King муфталары мен сақтандырғыш қыстырғыштары бар ¾" шлангілер → лубрикатор → ниппель және қысқа «қамшы» шланг арқылы құрал. Әр қосылыста — King Cable арқаны. Нормативтік сілтемелер — OSHA 1910.169, 1926.302, 1926.306.
Әмбебап бас ¼"–1" өлшемдері үшін бірдей — кез келген өлшемдер қосылады. Үш қауіпсіздік элементі: AWR4 шайбасы 150 psi-ге дейін ұстайды, 90° бұрылатын ішкі сатылы шығыңқылар, бұралуға қарсы қыстырғыш. Тек ауа мен су үшін, бу үшін емес.
Жабдықтағы штуцер + шлангтегі түтік + қанатты сомын. Мыс немесе полимер ground joint ершігі, Klingersil шайбалары. Өлшемдері ¼"–6". Сондай-ақ шақпа балғаларға арналған муфталар және бұғатталатын Boss қамыттары (арнайы болттар, қайта қолданбаңыз).
Ірі құралдарға арналған пневматикалық жылдам ажыратқыштар — толығырақ «Жылдам ажыратылатын қосылыстар» бөлімінде.
Шланг жарылғанда немесе қосылыс істен шыққанда ағынды автоматты түрде жабады және өздігінен қалпына келеді. Клапан өлшемі шлангтің ішкі диаметрі бойынша таңдалады. 100% шығынды тұтынушылар үшін емес (құмағынды, қада қағатын машиналар).
Шланг, қосылыс немесе қамыт істен шыққанда және кездейсоқ ажыраған кезде залал мен жарақатты шектейді. Арқан қосылысты жабады, серіппелі ілмектер муфталар арқылы өтіп, шлангті қамтиды. Құралсыз, тек керілген күйде орнатылады.
Жинақ бұзылған кезде жоғары қысымды шлангті (ауа, су, гидравлика, пульпа) ұстап тұрады. Фитингтердің артындағы екі бекіту нүктесі «қамшыны» болдырмайды; мырышталған болат сымнан жасалған шұлық шлангті үлкен ұзындықта қамтиды. Қосалқы қауіпсіздік құралы, көтергіш элемент емес.
| Модель | Шланг | Сыртқы Ø | Макс. ЖҚ |
|---|---|---|---|
| KSW06 | ⅜" | 8–14 мм | 5000 psi |
| KSW08 | ½" | 14–20 мм | 3000 psi |
| KSW12 | ¾" | 20–30 мм | 2000 psi |
| KSW16 | 1" | 30–40 мм | 1500 psi |
| KSW20 | 1¼" | 40–50 мм | 1000 psi |
| KSW24 | 1½" | 50–60 мм | 700 psi |
| KSW40 | 2½" | 70–85 мм | 800 psi |
| KSW48 | 3" | 85–100 мм | 750 psi |
| KSW64 | 4" | 120–140 мм | 550 psi |
| KSW96 | 6" | 140–180 мм | 250 psi |

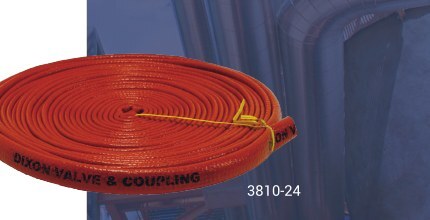

Шлангілерді, түтіктерді, құбырларды, сымдар мен кабельдерді жоғары температурадан, тікелей жалыннан және балқыма шашырауынан қорғайды; желідегі температураны сақтауға көмектеседі. Шлангке кигізіліп, фитингтерде керіледі.

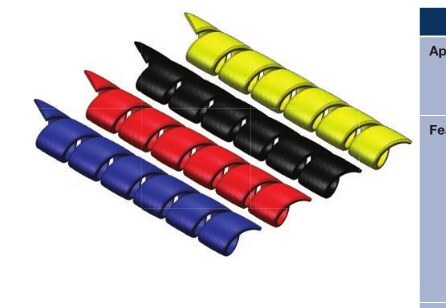

Тау-кен өндірісі, карьерлер, орман шаруашылығы, қайраң және гидравлика үшін. Жаншылуға және үйкеліске, химикаттарға және УК-ға төзімділік; орнында монтаждау; жалғыз шлангілер немесе шоқтар.
Сипаттамалар мен техникалық сипаттамалар өндірушілердің деректері бойынша берілген және өзгеруі мүмкін. Тапсырыс бермес бұрын параметрлерді біздің мамандардан нақтылаңыз.
Өндіруші ауа желісінің әр қосылысына King Cable, ал көзде және тармақтарда Safety Check клапандарын орнатуды ұсынады — бұл OSHA 1926.302 талабы. Нысаныңыздың талаптарын ЕҚ және ӨҚ қызметінен нақтылаңыз.
Артикулды, орта параметрлерін немесе техникалық тапсырманы жіберіңіз — өнімді таңдап, коммерциялық ұсыныс дайындаймыз.
